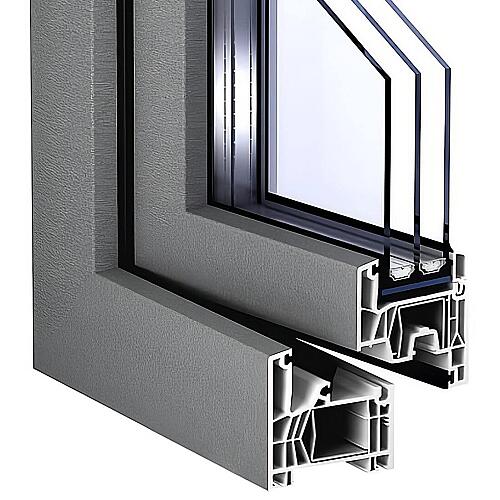

Kunststofffenster Trocal 76 proCoverTec

Als Beschläge werden im Fensterbau die Bauteile bezeichnet, die das Öffnen und Schließen des Fensters ermöglichen. Sie umfassen somit die Verriegelungsvorrichtung an der zu öffnenden Seite des Fensterflügels und die notwendigen Gegenstücke in der Zarge sowie die Scharniere auf der gegenüberliegenden Seite des Fensterflügels. Auch die gesamte Mechanik, die es erlaubt einen Fensterflügel zu öffnen, beim Dreh-Kippfenster zu drehen oder auch zu kippen, zählt zum Beschlag. Der Fenstergriff, mit dem ein Beschlag bedient wird, zählt in fachmännischer Nomenklatur nicht zum Beschlag, wird aber oft ebenfalls mit "gemeint" wenn von Beschlägen gesprochen wird.

Als Abstandhalter werden die Fensterbauteile bezeichnet, die den Übergang zwischen Glasfläche und Rahmenprofil bilden. Sie sind auch für den Abstand zwischen den einzelnen Glasflächen einer Mehrfachverglasung verantwortlich, daher der Name. Um einen guten U-Wert zu erreichen und Wärmeverluste am Randverbund deutlich zu minimieren werden moderne Abstandhalter nicht mehr aus Aluminium gefertigt, sondern aus flexiblem Strukturschaum, Composite Kunststoff oder kunststoffummanteltem Edelstahl. Solche kommen zum Einsatz, wenn ein Fenster mit sogenannter „warm edges“  also "Warmer Kante" produziert werden soll. Fenster im Passivhausstandard sind nur mit solchen modernen Abstandhaltern möglich.

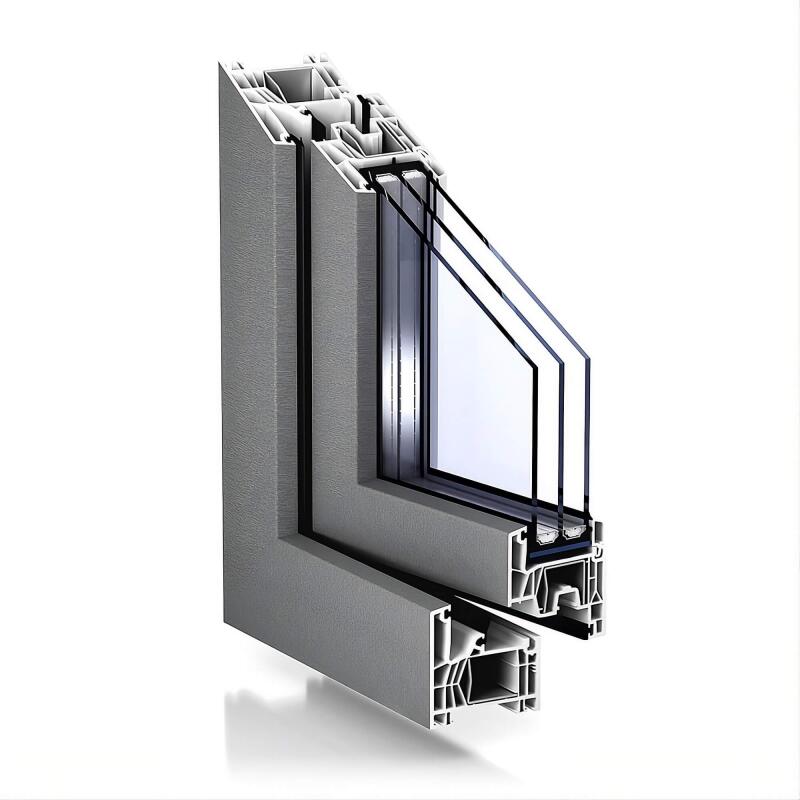

Fenster mit Vorsatzschale

Die Vorsatzschale aus einer hochwertigen Aluminiumlegierung wird außen auf die Fenster aufgeklipst und umgreift den Flügel- und Blendrahmen. Diese verleiht dem Fensterelement dauerhafte, witterungsbeständige Oberfläche, große Farbauswahl, sowie auch Pflegeleichtigkeit. Unter der Schale steckt jeweils ein anderer Kern: Kunststoff oder Holz.

Wandgestaltung mit Vorsatzschale

Eine Vorsatzschale ist eine Wandverkleidung, die vor einer tragenden Mauerkonstruktion gesetzt und mit dieser verbunden wird. Das kann aus optischen oder dämmtechnischen Gründen geschehen. Häufige Beispiele für Vorsatzschalen sind Klinkerverblendungen oder Holz-, Blech- oder Kunststoffverschalungen an Außenwänden.  Auch außen aufgebrachte Dämmmaterialien, die dann verputzt oder anders verkleidet werden, gelten als Vorsatzschale.

An Innenwänden kommen zum Beispiel Gipskarton- oder Holzpaneelverkleidungen, Verbundplatten oder Grobspanplatten zum Einsatz.

Fenster oder Türen sollen gegen Regen, Wind, Lärm und auch gegen die Einbrecher schützen. Alle diese Ziele bedienen die Falzdichtungen, bei denen zwischen den Anschlagdichtungen und den Mitteldichtungen unterschieden wird. Die meisten Fenster oder Balkon- bzw. Terrassentüren sind mit beiden Arten der Abdichtung ausgestattet. Die Dichtungen bestehen aus einem elastischen und widerstandsfähigen Kunststoff. Eine Anschlagdichtung wird innen und/oder außen am Anschlag des Fensterprofils angebracht. Die Dichtung schließt lückenlos den Spalt zwischen dem Fensterflügel und Fensterrahmen und verhindert das Eindringen von kalter Außenluft sowie lässt die Wärme aus dem Raum nicht entweichen. Des Weiteren erhöht die Anschlagdichtung die Lärmschutzwerte der Fenster und Türen. Dank der besonderen Konstruktion der Falzdichtungen wird das Wasser, ob Kondenswasser oder eingedrungenes Regenwasser, effektiv nach außen geleitet.

Moderne Fenster und Türen sind so konstruiert, dass sie den großen Teil des Straßenlärms draußen lassen. Die Schallschutzwerte (das Schalldämmmaß) zeigen an, wie effektiv die Schall-Dämpfung eines Bauelements funktioniert.

Die Norm DIN 4109 "Schallschutz im Hochbau" schreibt die Anforderungen an den Schallschutz vor und legt die Schallschutzklassen fest. Der Schallschutz-Wert wird in Dezibel (dB) angegeben.

Beispiel: Schallschutz-Wert oder Schalldämmmaß eines Fensters mit Isolierverglasung liegt bei 32 dB Rw,P (bzw. Rw p). Die Bezeichnung Rw bedeutet den Richtwert und P steht für den Prüfwert (geprüft im Labor). Das Schalldämmmaß von 32 dB Rw,P zeigt an, dass das geprüfte Bauelement bei den Messungen im Labor den Geräuschpegel um 32 dB reduziert.

Beim Bau gilt die Vorschrift, dass der Prüfwert eines Bauelements (Rw,P) um 5 dB höher liegen soll, als der tatsächliche Wert (Rw). Im Durchschnitt lässt ein modernes Fenster mit Standard-Isolierverglasung nur ca. 10% der Geräusche durch.

Schallschutz-Klassen und das zugeordnete Schalldämmmaß:

• Klasse 1 25-29 dB
• Klasse 2 30-34 dB
• Klasse 3 35-39 dB
• Klasse 4 40-44 dB
• Klasse 5 45-49 dB
• Klasse 6 über 50 dB

Für Wohn- und Arbeitsräume gilt die Schallschutz-Klasse 1 als Standard, für Schulen - Klassen 2 und 3, für Krankenhäuser - 3 und 4.

Es gibt sechs Widerstandsklassen mit steigender Schutzwirkung von RC1N bis RC6 nach der Europäischen Norm DIN EN 1627 (alte Bezeichnung bis September 2011 - WK 1 bis WK 6). RC steht dabei für Resistance Class.

RC1N - Einbruchsversuch mit körperlicher Gewalt wie Gegentreten, Schulterwurf, Gegenspringen, Hochschieben o.ä. Somit eignen sich Elemente dieser Widerstandsklasse vorwiegend als Vandalismusschutz. Fenster der Widerstandsklasse 1 weisen einen nur sehr geringen Einbruchschutz auf.

RC2 - Der Gelegenheitstäter versucht zusätzlich mit einfachen Werkzeugen wie Schraubendreher, Zange oder Keile das Fenster aufzubrechen. Fenster der Widerstandsklasse 2 haben einen gering bis durchschnittlichen Einbruchschutz.

RC3 - Der Täter versucht zusätzlich mit einem zweiten Schraubendreher und/oder einem Kuhfuß Zutritt zu erlangen. WK3 Fenster weisen einen hohen Einbruchschutz auf. Im privaten Haushalt reicht üblicherweise ein Schutz der Widerstandsklasse RC 2 und RC 3.

RC4 - Der erfahrene Täter setzt zusätzlich Säge- und Schlagwerkzeuge z. B. Schlagaxt, Stemmeisen, Hammer und Meißel - sowie eine Akku-Bohrmaschine ein. Fenster der Widerstandsklasse 4 haben einen sehr hohen Einbruchschutz.

RC5 - Der sehr erfahrene Täter bringt zusätzlich Elektrowerkzeuge z. B. eine Bohrmaschine, Stich- oder Säbelsäge und Winkelschleifer mit einem max. Scheibendurchmesser von 125 mm zum Einsatz. Fenster der Widerstandsklasse 5 haben einen sehr, sehr hohen Einbruchschutz. Die Widerstandszeit beträgt mindestens 15 Minuten.

RC6 - Der sehr erfahrene Täter verwendet zusätzlich Elektrowerkzeuge wie z. B. Bohrmaschine, Stichsäge oder Säbelsäge und Winkelschleifer mit einem max. Scheibendurchmesser von 230 mm. Fenster der Widerstandsklasse 6 haben einen extrem hohen Einbruchschutz und die Widerstandszeit beträgt mindestens 20 Minuten.

Einbruchhemmung ist die Eigenschaft eines Fensters dem Versuch, sich gewaltsam Zutritt in den zu schützenden Raum zu verschaffen, Widerstand zu leisten. Die europäische Norm DIN EN 1627 legt die Anforderungen und die Klassifizierung der einbruchhemmenden Eigenschaften von Türelementen, Fenstern, Vorhangfassaden, Gitterelementen und Abschlüssen fest. Sie gilt sowohl für Öffnungsarten wie Drehen, Kippen, Falten, Drehkippen, Schwingen, Schieben und Rollen, als auch für nicht öffnende Konstruktionen. Um mögliche Schwachstellen zu erkennen, wird die Gesamtkonstruktion bestehend aus Rahmen, Glas, Schließbeschlag usw., geprüft. Eine quantitative Bewertung des Widerstandes, den ein Bauprodukt gegenüber Einwirkung aushält, erfolgt durch Einteilung in sechs Widerstandsklassen. Diese wiederum legen die Widerstandszeiten, Tätertypen und weiteren Eckdaten, wie beispielsweise den Werkzeugumfang, fest.

Einbruchschutzfenster besitzen einige Merkmale, die einen Einbruch verhindern können wie beispielsweise Beschläge mit Pilzkopfzapfen, Verankerungen im Mauerwerk an unterschiedlichen Rahmenstellen, durchbruchhemmende Verglasung, abschließbare Griffe, Fenstersicherungen wie Sperrriegel oder Stangenschloss. Die Anschaffung eines neuen einbruchsicheren Fensters muss nicht immer erfolgen, denn auch bestehende Fenster können nachgerüstet werden.

Ornamentgläser kommen überall dort zum Einsatz, wo zwar Licht hinein gelangen soll, eine klare Durchsicht aber nicht gewünscht ist z.B. in Bädern, Türen, Kellerfenstern oder auch als Sichtschutz innerhalb von Büros. Duschkabinen sind ebenfalls geeignet für einen Einbau von Strukturglasfenstern, denn durch die Lichtdurchlässigkeit des Glases werden diese visuell vergrößert, ohne die Sicht auf Details zuzulassen. Eine bevorzugte Variante, den Raum ohne Lichtverlust abzugrenzen, ist die Trennung mit Ornamentglaswand – z.B. zwischen Wohn- und Essplatz. Derartige Gläser können sicher als eine originelle Dekoration betrachtet werden – z.B. als Regalboden, Tischplatten usw.

Durch Verwendung von Ornamentglas müssen Sie auf keine anderen hervorragenden Eigenschaften unserer Fenster verzichten, da sich Ornamentglas mit Isolierglas und auch Sicherheitsglas kombinieren lässt. In Kombination mit Wärmeschutzglas (Isolierglas) wird die raue Seite dem Scheibenzwischenraum zugewandt, so dass die Oberfläche des fertigen Produkts beidseitig glatt und leicht zu putzen ist.

Sie können bei FENSTERNORM aus einer Vielzahl an Ornamentgläser auswählen.

Als RAL-Ton bezeichnet man genormte Farben aus einer Farbsammlung, die seit über 85 Jahren maßgebend für die Farbgebung ist, und über die RAL GmbH unter dem Namen RAL Classic vertrieben wird.

Jeder Farbe des Farbkatalogs ist eine vierstellige Farbnummer zugeordnet. Die erste Ziffer ist systematisch: 1 -gelbe, 2- orange, 3- rote, 4 - violette, 5- blaue, 6- grüne, 7- graue, 8- braune,  9- weiße/schwarze Farbtöne und die weiteren drei Ziffern werden fortlaufend gewählt.

Еs lassen sich gegen Aufpreis fast alle Produkte, wie - Holzfenstern, Holz-Alu-Fenstern, Aluminium Fenstern, Rollläden sowie Außenfensterbänke, in einem von Ihnen bestimmten RAL- Farbton ausführen.

Ursprünglich konnten nur kleine Glastafeln hergestellt werden, Sprossen dienten als Abtrennung. Heutzutage werden Sprossen aus überwiegend optischen Gründen genutzt.

Es werden drei verschiedene Arten unterschieden:

Echte oder glasteilende Sprossen

Darunter versteht man eine Sprossenart, die das Glas teilt. So dass jedes Sprossenfeld mit einer einzelnen Scheibe versehen wird. Fenster die aus mehreren, kleinen Scheiben bestehen, gibt es heutzutage kaum noch. Diese Bauweise ähnelt stark der ursprünglichen Herstellung und ist daher auch sehr aufwendig. Außerdem ist bei der Variante der glasteilenden Sprossen der Wärmeverlust am größten. Jede Unterbrechung der Scheibe steht in direkter Verbindung zur Außenseite des Fensters, und somit entsteht eine Kältebrücke.

Unechte oder aufgeklebte Sprossen

Zu den unechten Fenstersprossen wird die sogenannte „Wiener Sprosse“ gezählt und stellt die günstige Alternative zu echten Sprossenfenstern dar. Diese Sprossenart ist von glasteilenden Sprossen optisch nicht zu unterscheiden, und ist ideal um schmale Sprossen nachzubilden. Die aufliegenden Sprossen werden nur auf das Glas aufgeklebt und somit lediglich noch mit Silikon verfugt. Aus diesem Grund wirken sie sich nicht auf die dämmenden Eigenschaften der Verglasung aus.

Diese Sprossenart wirkt besonders schön bei Häusern im Landhausstil oder restaurierten Gebäuden, welche unter Denkmalschutz stehen. Sie verleihen dem ganzen Gebäude eine außergewöhnliche und historische Optik.

Innenliegende Sprossen

Innenliegende Sprossen werden als Sprossengitter innerhalb der Verglasung eingesetzt. Dadurch entfällt die aufwendige Pflege der Sprossenkonstruktion. Eine Besonderheit bei Sprossen, die im Scheibenzwischenraum liegen ist, dass bei 3-fach Fensterglasscheiben sich die Sprosse nur in einem der beiden Zwischenräume der Scheibe befindet.

Heute finden Sprossenfenster überwiegend in der Sanierung  denkmalgeschützter Gebäuden Verwendung und dienen im Neubau eher als Designe Variante. Dabei verleihen sie dem Fenster und dem gesamten Gebäude einen besonderen Ausdruck.

Bei Fensternorm können Sie standardmäßig zwischen innenliegende Sprossen, in der Größe 18mm oder 8mm und aufliegende Sprossen in der Größe 26mm wählen. Natürlich werden wir uns bemühen (fast) jeden anderen Größenwunsch für Sie zu erfüllen.

Die kontinuierlich wachsende Nachfrage nach farbigen Fenstern und die zunehmende Bandbreite an Dekorvarianten eröffnet Architekten und Bauherren vielfältige Möglichkeiten. Die Oberflächen der Kunststofffenstern werden mit sogenannten Dekorfolien überzogen und können ein- oder beidseitig foliert werden. Auch lassen sich die Rahmen innen und außen unterschiedlich gestalten. Damit könnenSie mit Fenstern und Türen sowohl im Innenraum als auch in der Fassade ansprechende gestalterische Akzente setzen.

Je nach Geschmack lassen sich die Fensterrahmen mit einer Folie verkleiden, die z.B. die natürliche Holzoptik widerspiegelt.Mit der täuschenden Optik und der Ähnlichkeit zu den echten Holzfenstern haben sie den Vorteil, dass sie nicht den hohen Pflegeaufwand weder geschliffen noch neu lackiert werden zu müssen, bedürfen.

Die Fensterrahmenfolie ist äußerst strapazierfähig, robust, UV- und witterungsbeständig. Sie bleicht mit der Zeit nicht aus und der Rahmen verändert über die gesamte Lebensdauer des Fensters sein Aussehen nicht.

Die Wahl der Fensterfarben richtet sich natürlich zum einen nach der Hausoptik und zum anderen nach bestehenden Bauvorschriften in einigen Ortschaften. Gesetzliche Vorgaben betreffen auch Gebäude, die bereits unter Denkmalschutz stehen. Bei der Modernisierung von Altbauten dürfen oft die Fassaden visuell nicht verändert werden, jedoch finden sich unter unseren Fensterrahmenfolien genügend Farbvarianten.

Der Wärmedurchgangskoeffizient, abgekürzt mit U für unit of heat transfer (Einheit des Wärmedurchgangs) hat im Zuge der europäischen Vereinheitlichung den k-Wert ersetzt. Mit der Messung des U-Wertes wird der Wärmeverlust von innen nach außen bestimmt, und zwar pro Quadratmeter und pro Stunde bei 1° Temperaturunterschied.

Die Wärmedämmung eines Fensters hängt von dem Rahmenmaterial, der Verglasung und der Dichtheit ab. Die Dämmeigenschaften eines Fensters bestimmt der U-Wert. Je kleiner dieser Zahlenwert, desto besser die Wärmedämmung.

Bei Fenstern werden grundsätzlich drei U-Werte unterschieden. Der Wärmedurchgangskoeffizient Uw bezieht sich auf das gesamte Fenster. In diesen Wert fließen die U-Werte für die Verglasung Ug und den Rahmen Uf mit ein.

• Uf  = U frame    – ist der U-Wert des Fensterrahmens.
  Der Uf-Wert wird für die Rahmen-Flügelkombination durch Messung bestimmt. Als Fläche für die Berechnung des Uw-Wertes wird die Ansichtsbreite des Profils angenommen.

• Ug = U glazing     – ist der U-Wert der Verglasung.
  Der Ug-Wert ist abhängig von der Art der Gasfüllung des Scheibenzwischenraumes, dem Abstand der Scheiben und der Anzahl der Scheiben.

• Uw = U window – ist der U-Wert des gesamten Fensters.

Der Wärmedurchgangskoeffizient für Fenster wird grundsätzlich in der Standardfenstergröße 1,23 m x 1,48 m errechnet. Beachten Sie, dass größere Glasflächen bessere Werte erreichen, da bei Verglasungen im Vergleich zum Rahmenmaterial bessere U-Werte möglich sind.

Nach der OiB-Richtlinie 6 vom 2011 darf bei normaler Verglasung der Uw-Wert 1,4 W/m2K nicht überschritten werden. Die deutsche Energieeinsparverordnung (EnEV) vom 2014 beschränkt den Wärmedurchgangskoeffizient auf 1,3 W/m2K für einen Altbau.  Als passivhaustauglich gelten Fenster mit einem Uw-Wert nicht größer als 0,8 W/m2K.
