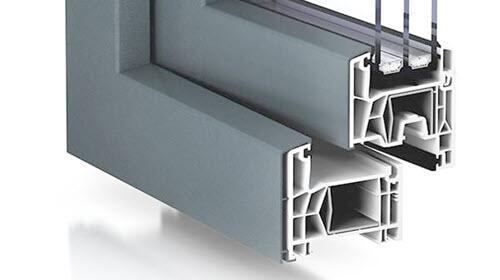

Kunststoff-Alu-Fenster Kömmerling 76 AluClip

Eine deutliche Erhöhung der Stabilität des Fensters erreicht man durch das umlaufende Einbauen von Stahlverstärkungen in den Blendrahmen und im Flügel (bis in die Gehrungsecken). Nur durch dieses Detail können Ecklager und Fangschere mit allen vier Schrauben in den Stahlkern eingeschraubt werden. Die durchgängige Verschraubung ist erforderlich um die Tragfähigkeit von über 100 kg abzubilden. Die Formbeständigkeit der Profilkonstruktion erlaubt die Realisierung von großen Elementen.

Als Beschläge werden im Fensterbau die Bauteile bezeichnet, die das Öffnen und Schließen des Fensters ermöglichen. Sie umfassen somit die Verriegelungsvorrichtung an der zu öffnenden Seite des Fensterflügels und die notwendigen Gegenstücke in der Zarge sowie die Scharniere auf der gegenüberliegenden Seite des Fensterflügels. Auch die gesamte Mechanik, die es erlaubt einen Fensterflügel zu öffnen, beim Dreh-Kippfenster zu drehen oder auch zu kippen, zählt zum Beschlag. Der Fenstergriff, mit dem ein Beschlag bedient wird, zählt in fachmännischer Nomenklatur nicht zum Beschlag, wird aber oft ebenfalls mit "gemeint" wenn von Beschlägen gesprochen wird.

Als Abstandhalter werden die Fensterbauteile bezeichnet, die den Übergang zwischen Glasfläche und Rahmenprofil bilden. Sie sind auch für den Abstand zwischen den einzelnen Glasflächen einer Mehrfachverglasung verantwortlich, daher der Name. Um einen guten U-Wert zu erreichen und Wärmeverluste am Randverbund deutlich zu minimieren werden moderne Abstandhalter nicht mehr aus Aluminium gefertigt, sondern aus flexiblem Strukturschaum, Composite Kunststoff oder kunststoffummanteltem Edelstahl. Solche kommen zum Einsatz, wenn ein Fenster mit sogenannter „warm edges“  also "Warmer Kante" produziert werden soll. Fenster im Passivhausstandard sind nur mit solchen modernen Abstandhaltern möglich.

Fenster mit Vorsatzschale

Die Vorsatzschale aus einer hochwertigen Aluminiumlegierung wird außen auf die Fenster aufgeklipst und umgreift den Flügel- und Blendrahmen. Diese verleiht dem Fensterelement dauerhafte, witterungsbeständige Oberfläche, große Farbauswahl, sowie auch Pflegeleichtigkeit. Unter der Schale steckt jeweils ein anderer Kern: Kunststoff oder Holz.

Wandgestaltung mit Vorsatzschale

Eine Vorsatzschale ist eine Wandverkleidung, die vor einer tragenden Mauerkonstruktion gesetzt und mit dieser verbunden wird. Das kann aus optischen oder dämmtechnischen Gründen geschehen. Häufige Beispiele für Vorsatzschalen sind Klinkerverblendungen oder Holz-, Blech- oder Kunststoffverschalungen an Außenwänden.  Auch außen aufgebrachte Dämmmaterialien, die dann verputzt oder anders verkleidet werden, gelten als Vorsatzschale.

An Innenwänden kommen zum Beispiel Gipskarton- oder Holzpaneelverkleidungen, Verbundplatten oder Grobspanplatten zum Einsatz.

Fenster oder Türen sollen gegen Regen, Wind, Lärm und auch gegen die Einbrecher schützen. Alle diese Ziele bedienen die Falzdichtungen, bei denen zwischen den Anschlagdichtungen und den Mitteldichtungen unterschieden wird. Die meisten Fenster oder Balkon- bzw. Terrassentüren sind mit beiden Arten der Abdichtung ausgestattet. Die Dichtungen bestehen aus einem elastischen und widerstandsfähigen Kunststoff. Eine Anschlagdichtung wird innen und/oder außen am Anschlag des Fensterprofils angebracht. Die Dichtung schließt lückenlos den Spalt zwischen dem Fensterflügel und Fensterrahmen und verhindert das Eindringen von kalter Außenluft sowie lässt die Wärme aus dem Raum nicht entweichen. Des Weiteren erhöht die Anschlagdichtung die Lärmschutzwerte der Fenster und Türen. Dank der besonderen Konstruktion der Falzdichtungen wird das Wasser, ob Kondenswasser oder eingedrungenes Regenwasser, effektiv nach außen geleitet.

Moderne Fenster und Türen sind so konstruiert, dass sie den großen Teil des Straßenlärms draußen lassen. Die Schallschutzwerte (das Schalldämmmaß) zeigen an, wie effektiv die Schall-Dämpfung eines Bauelements funktioniert.

Die Norm DIN 4109 "Schallschutz im Hochbau" schreibt die Anforderungen an den Schallschutz vor und legt die Schallschutzklassen fest. Der Schallschutz-Wert wird in Dezibel (dB) angegeben.

Beispiel: Schallschutz-Wert oder Schalldämmmaß eines Fensters mit Isolierverglasung liegt bei 32 dB Rw,P (bzw. Rw p). Die Bezeichnung Rw bedeutet den Richtwert und P steht für den Prüfwert (geprüft im Labor). Das Schalldämmmaß von 32 dB Rw,P zeigt an, dass das geprüfte Bauelement bei den Messungen im Labor den Geräuschpegel um 32 dB reduziert.

Beim Bau gilt die Vorschrift, dass der Prüfwert eines Bauelements (Rw,P) um 5 dB höher liegen soll, als der tatsächliche Wert (Rw). Im Durchschnitt lässt ein modernes Fenster mit Standard-Isolierverglasung nur ca. 10% der Geräusche durch.

Schallschutz-Klassen und das zugeordnete Schalldämmmaß:

• Klasse 1 25-29 dB
• Klasse 2 30-34 dB
• Klasse 3 35-39 dB
• Klasse 4 40-44 dB
• Klasse 5 45-49 dB
• Klasse 6 über 50 dB

Für Wohn- und Arbeitsräume gilt die Schallschutz-Klasse 1 als Standard, für Schulen - Klassen 2 und 3, für Krankenhäuser - 3 und 4.

Mehrflügelige Fenster teilen eine große Fensterfläche in einzelne Flügel auf und können mit unterschiedlichen Beschlägen umgesetzt werden. Die Fensterfläche kann dabei über einen festen Mittelpfosten (auch Setzpfosten oder Kämpfer genannt) oder über einen losen Stulppfosten unterteilt werden.

Der Stulp (auch als loser Pfosten bezeichnet) ist die senkrechte Profilleiste im Stulpflügel und öffnet sich als fester Bestandteil des Fensterflügels mit dem Fenster. Dabei entsteht eine ungeteilte Fensteröffnung bei geöffnetem Flügel. Bei geschlossenen Stulpflügel (auch Bedarfsflügel genannt) dient das Stulpprofil als Anschlag für den anderen Flügel.

Ein Stulpfenster besteht aus zwei in der Mitte verbundenen Flügeln. Der Hauptflügel hat einen normalen Fenstergriff während der andere einen Handhebel (Öffner im Rahmen) besitzt.

Der Vorteil dieses Fensters besteht darin dass man das Fenster "komplett" aufmachen kann, ohne dass ein Mittelpfosten stehen bleibt. Stulpfenster sorgen außerdem für eine schlanke Fensterkonstruktion und sind besonders für schmale Fensteröffnungen geeignet.

Ein Nachteil ist, dass nur der Hauptflügel des Fensters gekippt werden kann. Um den Bedarfsflügel zu öffnen, muss man als erstes den Hauptflügel aufmachen.

Es ist empfehlenswert, dass bei breiten Fenstern (ab ca. 150 cm) ein Pfosten (Kämpfer) zur Verbesserung der Stabilität für den Flügelschlag aufgesetzt wird.

Es gibt sechs Widerstandsklassen mit steigender Schutzwirkung von RC1N bis RC6 nach der Europäischen Norm DIN EN 1627 (alte Bezeichnung bis September 2011 - WK 1 bis WK 6). RC steht dabei für Resistance Class.

RC1N - Einbruchsversuch mit körperlicher Gewalt wie Gegentreten, Schulterwurf, Gegenspringen, Hochschieben o.ä. Somit eignen sich Elemente dieser Widerstandsklasse vorwiegend als Vandalismusschutz. Fenster der Widerstandsklasse 1 weisen einen nur sehr geringen Einbruchschutz auf.

RC2 - Der Gelegenheitstäter versucht zusätzlich mit einfachen Werkzeugen wie Schraubendreher, Zange oder Keile das Fenster aufzubrechen. Fenster der Widerstandsklasse 2 haben einen gering bis durchschnittlichen Einbruchschutz.

RC3 - Der Täter versucht zusätzlich mit einem zweiten Schraubendreher und/oder einem Kuhfuß Zutritt zu erlangen. WK3 Fenster weisen einen hohen Einbruchschutz auf. Im privaten Haushalt reicht üblicherweise ein Schutz der Widerstandsklasse RC 2 und RC 3.

RC4 - Der erfahrene Täter setzt zusätzlich Säge- und Schlagwerkzeuge z. B. Schlagaxt, Stemmeisen, Hammer und Meißel - sowie eine Akku-Bohrmaschine ein. Fenster der Widerstandsklasse 4 haben einen sehr hohen Einbruchschutz.

RC5 - Der sehr erfahrene Täter bringt zusätzlich Elektrowerkzeuge z. B. eine Bohrmaschine, Stich- oder Säbelsäge und Winkelschleifer mit einem max. Scheibendurchmesser von 125 mm zum Einsatz. Fenster der Widerstandsklasse 5 haben einen sehr, sehr hohen Einbruchschutz. Die Widerstandszeit beträgt mindestens 15 Minuten.

RC6 - Der sehr erfahrene Täter verwendet zusätzlich Elektrowerkzeuge wie z. B. Bohrmaschine, Stichsäge oder Säbelsäge und Winkelschleifer mit einem max. Scheibendurchmesser von 230 mm. Fenster der Widerstandsklasse 6 haben einen extrem hohen Einbruchschutz und die Widerstandszeit beträgt mindestens 20 Minuten.

Der SWISSPACER Warme Kante Abstandhalter ist zu einem Begriff für die effektive Vermeidung von Wärmebrücken an Fenstern geworden. Er hat eine besondere Isolationswirkung am Rand des Isolierglases und bestimmt den Abstand zwischen den Scheiben. So wird verhindert, dass im Winter die Wärme über den Glasrand nach außen dringt und die Bildung von Kondenswasser wird reduziert.

Fenster müssen immer mehr Anforderungen erfüllen und besonders im Bereich der Wärmedämmung ist die Entwicklung in den letzten Jahrzehnten sehr fortgeschritten. Das Mehrscheiben-Isolierglas ist ein Beispiel dafür. Dieses kann jedoch nur seine volle Effizienz ausspielen, wenn eine Warme Kante durch Abstandhalter im Fenster verbaut ist. Besonders die 3-fach Verglasung zieht einen Vorteil aus einem effektiven Randverbund, der den Energieverlust auf ein Minimum reduziert und das Fenster bei der Wärmedämmung unterstützt.

Der Wärmedurchgangskoeffizient, abgekürzt mit U für unit of heat transfer (Einheit des Wärmedurchgangs) hat im Zuge der europäischen Vereinheitlichung den k-Wert ersetzt. Mit der Messung des U-Wertes wird der Wärmeverlust von innen nach außen bestimmt, und zwar pro Quadratmeter und pro Stunde bei 1° Temperaturunterschied.

Die Wärmedämmung eines Fensters hängt von dem Rahmenmaterial, der Verglasung und der Dichtheit ab. Die Dämmeigenschaften eines Fensters bestimmt der U-Wert. Je kleiner dieser Zahlenwert, desto besser die Wärmedämmung.

Bei Fenstern werden grundsätzlich drei U-Werte unterschieden. Der Wärmedurchgangskoeffizient Uw bezieht sich auf das gesamte Fenster. In diesen Wert fließen die U-Werte für die Verglasung Ug und den Rahmen Uf mit ein.

• Uf  = U frame    – ist der U-Wert des Fensterrahmens.
  Der Uf-Wert wird für die Rahmen-Flügelkombination durch Messung bestimmt. Als Fläche für die Berechnung des Uw-Wertes wird die Ansichtsbreite des Profils angenommen.

• Ug = U glazing     – ist der U-Wert der Verglasung.
  Der Ug-Wert ist abhängig von der Art der Gasfüllung des Scheibenzwischenraumes, dem Abstand der Scheiben und der Anzahl der Scheiben.

• Uw = U window – ist der U-Wert des gesamten Fensters.

Der Wärmedurchgangskoeffizient für Fenster wird grundsätzlich in der Standardfenstergröße 1,23 m x 1,48 m errechnet. Beachten Sie, dass größere Glasflächen bessere Werte erreichen, da bei Verglasungen im Vergleich zum Rahmenmaterial bessere U-Werte möglich sind.

Nach der OiB-Richtlinie 6 vom 2011 darf bei normaler Verglasung der Uw-Wert 1,4 W/m2K nicht überschritten werden. Die deutsche Energieeinsparverordnung (EnEV) vom 2014 beschränkt den Wärmedurchgangskoeffizient auf 1,3 W/m2K für einen Altbau.  Als passivhaustauglich gelten Fenster mit einem Uw-Wert nicht größer als 0,8 W/m2K.
