Built-in roller shutter ThermoSafe
Built-in roller shutters ThermoSafe, top mounted
- Shutter reinforcement with double-walled, roll-formed aluminium
- Electronic drives with switch and radio control
- Manual drive through a belt and cord winder
- PVC guiding strip and casings white
- An inspection flap to the underside of the box
- An extensive selection of 15 slat colours
- Optional retractable fly screen
- Lateral steel strengthening of the box

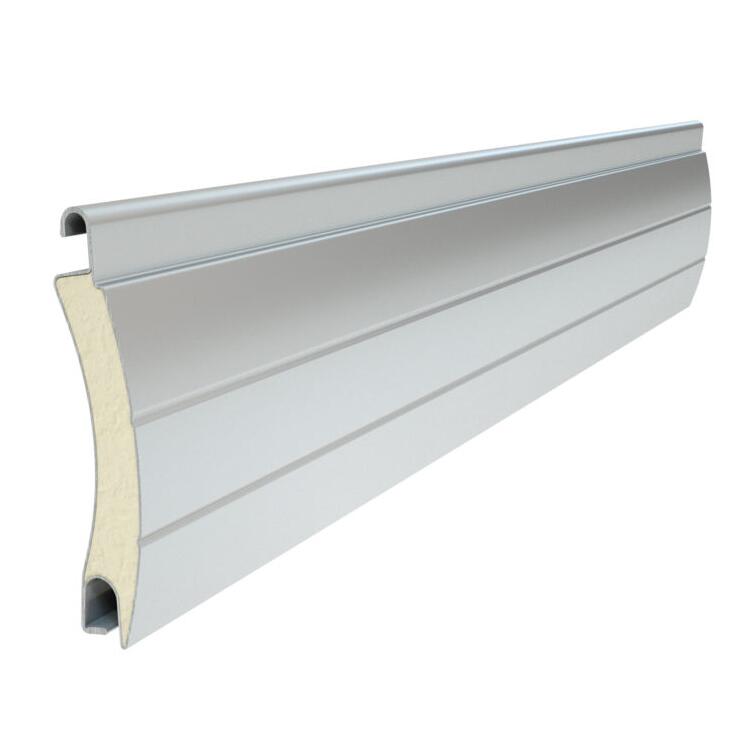

Slats
aluminium
Box
PVC
€ 207 , - /Stk. € 258 , 75 /Stk.
1400/1200mm Gurtzug
*Please note our QUANTITY DISCOUNT
Directly from the manufacturer
FENSTERNORM - manufacturer and supplier of sun protection systems at the best price.
Technische Details
- Integrated into the building shell, above the window frame
- Maximum size: 5,8 m²
- Max. Größe bei Ausführung mit Insektenschutz: 4,5 m²
- Lamellengröße: 39 mm x 8,5 mm
- Thermoisolierende Füllstoffe im Aluminiumpanzer
- PVC-Führungsschienen in Weiß - 60 mm
- Robuste Kunststoffgehäuse in Weiß
- Zugang zur Revisionsklappe: von unten
- Max. Tiefe des Fensterrahmens 95 mm
- Manuelle Bedienung: Kurbel, Gurt- oder Schnurzug
- Ab 4 m² nur Kurbel, Standard- oder Funkmotor wählbar
- Funkmotor mit Witterungssensoren nachrüstbar
- Unlimited number of remote controls can be ordered

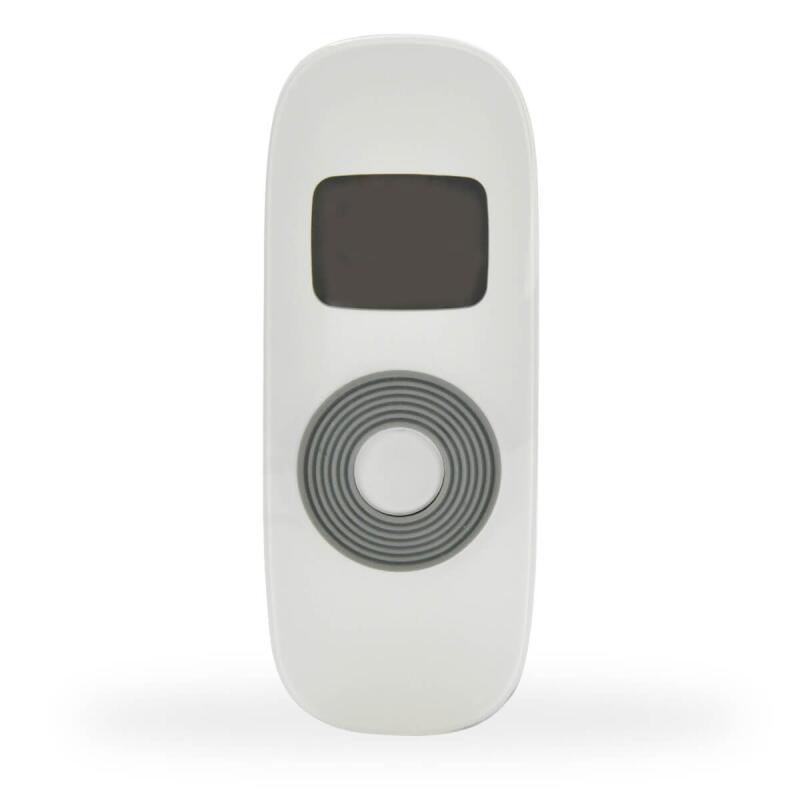

- 5-Kanal Funk-Zeitschaltuhr im Handsenderformat
- Anti-lifting device for burglary protection
Kastenhöhe und Kastentiefe:
- bei Rollladenhöhe bis 1900 mm: Höhe 165 mm / Tiefe 255 mm
- bei Rollladenhöhe bis 3100 mm: Höhe 205 mm / Tiefe 255 mm
- bei Rollladenhöhe bis 3200 mm: Höhe 245 mm / Tiefe 255 mm
Detailansicht
- Rahmenanschlußprofil
- Verbindungsprofil
- Revisionsklappe
- Außenblende
- Innenblende
- Wärmedämmung
- Achtkant-Stahlwelle
- Armierung
- Adapterprofil
- Gurt
- Führungsschiene mit Bürstendichtung
- Panzer
- Alu - Endschiene mit Gummidichtung
- Anschlagstopper
- Putzleiste
- Armierung zur Putzleiste
Hinweise

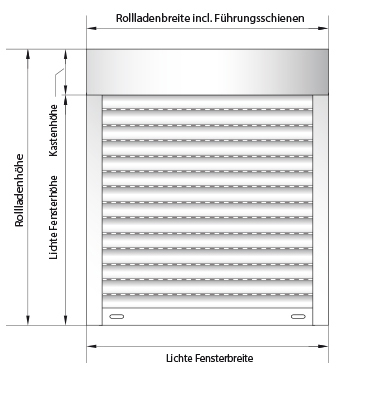

Richtig maßnehmen
Ermitteln Sie die Höhe der Fensteröffnung an 3 Stellen und nehmen Sie das Maß der kleinsten Höhe. Der Wert entspricht Ihrer Rollladenhöhe inkl. Kasten.
Ermitteln Sie nun die Breite der Fensteröffnung, in dem Sie ebenfalls an 3 Stellen messen und verwenden Sie wiederum das kleinste Maß. Da die Führungsschienen auf dem Fensterrahmen montiert werden, entspricht die Fensterbreite der Gesamtbreite des Rollladens.
Montage
- Das Adapterprofil (sog. Adapter) ist am oberen Fensterrahmen mit Schrauben im Abstand von je ca. 30 cm anzuschrauben, wobei es an die Rahmenkante anzupassen ist.
- Die Befestigungsschrauben für die Führungsschienen sind parallel zum Rahmen (im Durchschnitt alle 50 cm, jedoch nicht weniger als drei Schrauben auf einer Seite) anzuschrauben.
- Der Aufsatzkasten ist auf den Adapter zu schieben, wobei die Montage von innen zu beginnen ist. Der Kasten sollte in den Adapter einrasten.
- Falls der Kasten nicht auf die o. a. Weise auf den Rahmen gesetzt werden kann (da z. B. der Adapter schlecht am Fensterrahmen angeschraubt ist), ist der Kasten von der Fensterseite auf den Adapter zu schieben.
- Die Führungsschienen sind vertikal nach oben zu schieben, bis sie in die Bolzen der Kastenseitenwände einrasten.
- Der Kasten ist mit Schrauben an der Fensterzarge zu befestigen. Die Öffnungen für die Schrauben befinden sich in den Seitenwänden des Kastens.
- Installation des Gurtwicklers: Das Gehäuse der Wicklers ist vertikal zum Gurt mit Schrauben am Rahmen festzuschrauben.
- Elektroantrieb: Die Anschlüsse sind in den "Hinweisen zur Motoreinstellung" beschrieben. Der Rollladen ist auf ordnungsgemäße Funktion zu überprüfen: An einem ordnungsgemäß (sowohl vertikal als auch horizontal) eingesetzten Fenster fährt der Rollladen problemlos herunter, ohne dass der Panzer verklemmt oder scheuert.
- Der Innenspalt zwischen Kasten und Rahmen ist mit Silikon zu füllen.
